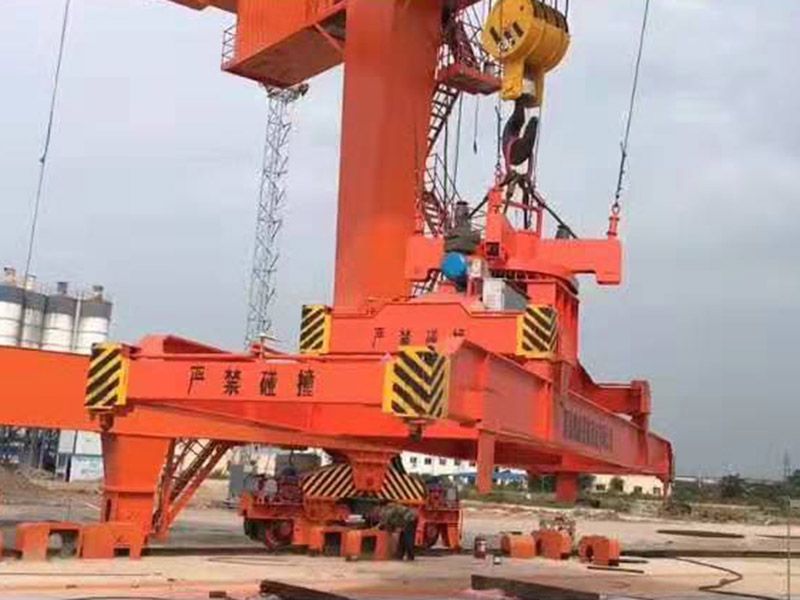

集裝箱吊具

　　集裝箱吊具是指一種裝卸集裝箱的專用吊具，它通過其端部橫梁四角的旋鎖與集裝箱的頂角配件連接，由司機操作控制旋鎖的開閉，進行集裝箱裝卸作業。

組成部件

1．旋鎖裝置

　　浮式旋鎖可在旋轉箱內擺動，以適應集裝箱的制造誤差和工作變形。

2．導向裝置

　　導向裝置在吊具接近集裝箱時起定位作用，常用導向板式，末端用鋼板制成可上下轉動180°的錐形包角，不工作時可翻轉向上。

3．懸掛及傾斜裝置

　　集裝箱船出現縱傾或橫傾時，要求吊具也能在前后左右方向允許有士5。的傾斜。這一般通過液壓缸伸縮或卷筒鋼絲繩的收放來實現。

4．操縱控制裝置

　　操縱裝置包括旋鎖驅動裝置、導向板驅動裝置、吊具前后斜裝置和吊具伸縮裝置，都采用液壓傳動。

５．控制裝置

　　吊具的四個角配件處裝有指示燈，只有四個角配件同時旋合時，指示燈全亮，才允許吊運集裝箱。

調運方式

　　按集裝箱吊具與裝卸機械連接方式的不同，即按吊運方式的不同，集裝箱吊具的吊運方式主要有：

1．四吊點吊運

　　四吊點吊運方式在吊運集裝箱時有四個吊運點，吊具從四個吊點連接集裝箱，通過吊具上的鋼絲繩滑輪系統，卷繞在裝卸機械起升機構的起升卷筒上進行吊運集裝箱。

　　集裝箱專用裝卸機械，如岸邊集裝箱起重機(集裝箱裝卸橋)、集裝箱跨運車、集裝箱龍門起重機等均采用這類集裝箱吊具。

2．單吊點吊運

　　利用門座起重機或船舶吊桿等吊運集裝箱時，吊具的吊運點只有一個。吊具用四根繩索吊起后，集中在吊鉤一點上，吊具與集裝箱角件的連接可以有電動、電動液壓或手動的操作方式。

　　用卸扣、鋼絲繩和吊鉤等吊運集裝箱的吊具稱索具。簡易式集裝箱吊具，其結構主要由吊具機架和手動旋鎖機構等組成。它們均屬于單吊點吊具。
